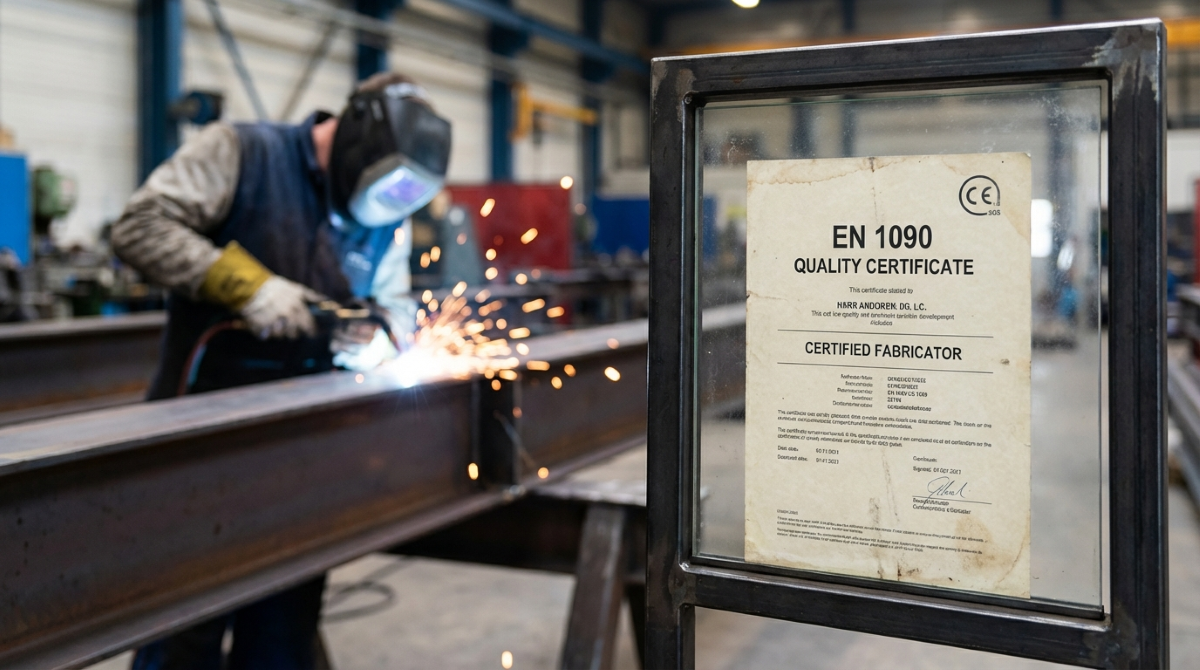

Norma EN 1090 - co oznacza dla budownictwa stalowego i dlaczego ma znaczenie?

Czym jest norma EN 1090?

EN 1090 to europejska norma zharmonizowana regulująca wymagania techniczne dotyczące wykonania konstrukcji stalowych i aluminiowych. Obejmuje cały łańcuch produkcji - od projektu, przez dobór materiałów i procesy spawalnicze, aż po oznakowanie CE gotowych elementów. Jest obligatoryjna dla wszystkich producentów stalowych konstrukcji budowlanych sprzedawanych na rynku Unii Europejskiej.

W praktyce norma EN 1090 określa, jak należy:

• projektować i dokumentować elementy stalowe,
• kontrolować jakość materiałów (stal, spoiny, śruby),
• certyfikować spawaczy i personel kontroli jakości,
• przeprowadzać inspekcję i testy gotowych elementów,
• oznakować produkt znakiem CE i wystawić Deklarację Właściwości Użytkowych (DoP).

Bez spełnienia wymagań EN 1090 producent nie może legalnie wprowadzić stalowego elementu konstrukcyjnego do obrotu w UE.

Historia i kontekst - dlaczego norma powstała?

Przez dziesięciolecia każde państwo członkowskie stosowało własne krajowe normy dla konstrukcji stalowych. W efekcie wyroby produkowane w jednym kraju nie były automatycznie uznawane w innym, co blokowało swobodny przepływ towarów i utrudniało realizację transgranicznych inwestycji budowlanych.
Unijny projekt harmonizacji norm technicznych doprowadził do opracowania EN 1090 w ramach Eurokodów. Norma weszła w życie w Polsce 1 lipca 2014 roku - od tego dnia każdy producent wyrobów stalowych przeznaczonych do zastosowania w budownictwie jest zobowiązany do uzyskania certyfikatu i stosowania oznakowania CE. Wcześniej obowiązujące normy krajowe (m.in. PN-B) straciły moc jako podstawa samodzielnej certyfikacji.

Harmonizacja przyniosła wymierny efekt: dziś inwestor w Krakowie i inwestor w Hamburgu mogą polegać na tym samym systemie gwarantującym jakość konstrukcji stalowych.

EN 1090-1 vs EN 1090-2 - różnica

Norma EN 1090 składa się z kilku części. Z punktu widzenia budownictwa stalowego najistotniejsze są dwie:

EN 1090-1 - określa wymagania dotyczące oceny zgodności elementów konstrukcyjnych, czyli de facto zasady certyfikacji i oznakowania CE. To na jej podstawie jednostka notyfikowana (niezależna jednostka certyfikująca) wystawia certyfikat zakładu produkcyjnego. EN 1090-1 dotyczy samego systemu kontroli i dokumentacji.

EN 1090-2 - to norma wykonawcza dla konstrukcji stalowych. Zawiera techniczne wymagania dotyczące procesów wytwarzania: spawania, śrubowania, cięcia, gięcia, montażu, zabezpieczeń antykorozyjnych oraz kontroli jakości. Precyzuje, jak należy wykonywać poszczególne operacje w zależności od klasy wykonania (EXC).

Upraszczając: EN 1090-1 odpowiada na pytanie czy zakład może produkować certyfikowane konstrukcje, EN 1090-2 odpowiada na pytanie jak te konstrukcje mają być wykonane.

Klasy wykonania EXC1, EXC2, EXC3, EXC4

Jednym z kluczowych elementów EN 1090-2 jest podział konstrukcji na cztery klasy wykonania (Execution Class - EXC). Klasa wykonania określa poziom wymagań technicznych i kontrolnych, jakie należy spełnić podczas produkcji danej konstrukcji. Im wyższa klasa, tym rygorystyczniejsze procedury, bardziej szczegółowe badania i wyższe kwalifikacje personelu.

Wybór klasy wykonania to zadanie projektanta - wynika z obliczeń statycznych, kategorii użytkowania obiektu, konsekwencji ewentualnej awarii i rodzaju obciążeń.

EXC1 - proste konstrukcje niskiego ryzyka

Klasa EXC1 obejmuje najprostsze stalowe elementy konstrukcyjne stosowane w obiektach o niskiej konsekwencji awarii - takich jak budynki mieszkalne jednorodzinne, lekkie zabudowania gospodarcze czy proste elementy pomocnicze. Wymagania dotyczące spawania, dokumentacji i kontroli jakości są w tej klasie minimalne. EXC1 rzadko dotyczy hal stalowych przeznaczonych do działalności przemysłowej lub magazynowej.

EXC2 - standardowe hale przemysłowe

EXC2 to klasa wykonania obejmująca zdecydowaną większość hal stalowych budowanych na potrzeby przemysłu, logistyki i handlu. Dotyczy obiektów o typowym zastosowaniu, w których awaria konstrukji wiąże się z poważnymi konsekwencjami (straty materialne, zagrożenie dla ludzi), ale ryzyko katastroficzne jest ograniczone.

Wymagania EXC2 obejmują m.in.:

• spawaczy z certyfikatami kwalifikacyjnymi (EN ISO 9606-1),
• zatwierdzone procedury spawalnicze (WPS/WPQR),
• kontrolę jakości spawów metodami wizualnymi (VT) i w określonym zakresie badaniami NDT,
• pełną dokumentację materiałową i produkcyjną.

Dla inwestora realizującego halę produkcyjną, magazynową lub handlową - EXC2 jest standardem minimalnym, którego powinien wymagać od wykonawcy.

EXC3 i EXC4 - mosty, specjalne obiekty przemysłowe

Klasa EXC3 dotyczy konstrukcji, w których konsekwencje awarii są poważne - obiekty użyteczności publicznej, duże hale widowiskowe, obiekty przemysłu chemicznego, niektóre mosty. Wymagania są znacznie bardziej rozbudowane: obligatoryjne badania NDT o wyższym zakresie, surowsze wymagania materiałowe, rozbudowana dokumentacja.
EXC4 zarezerwowana jest dla obiektów o wyjątkowym poziomie ryzyka - strategicznych instalacji przemysłowych, mostów kolejowych dużych rozpiętości, obiektów nuklearnych. W EXC4 każdy etap produkcji podlega niezależnemu nadzorowi, a wymagania co do kwalifikacji personelu i dokumentacji są najwyższe w całej normie.
W budownictwie hal stalowych dla biznesu klasy EXC3 i EXC4 pojawiają się tylko przy wyjątkowych projektach. Standardem dla hal przemysłowych, logistycznych i warsztatowych pozostaje EXC2.

Co oznacza certyfikat EN 1090 dla wykonawcy?

Uzyskanie certyfikatu EN 1090 to dla zakładu produkcyjnego wielomiesięczny i kosztowny proces. Nie wystarczy deklaracja - konieczny jest audyt przeprowadzony przez jednostkę notyfikowaną (np. TÜV, Bureau Veritas, UDT-CERT, IMQ). Certyfikat potwierdza, że zakład wdrożył i utrzymuje Zakładową Kontrolę Produkcji (ZKP) zgodną z wymaganiami normy.

Wymagania dla zakładu produkcyjnego

Zakład ubiegający się o certyfikat EN 1090 musi spełnić szereg wymagań organizacyjnych i technicznych:

• Wdrożony system ZKP (Zakładowej Kontroli Produkcji) - udokumentowane procedury dla wszystkich procesów produkcyjnych, od odbioru materiałów po wysyłkę gotowych elementów.
• Atestowane materiały - każda partia stali musi być zidentyfikowana, a atesty materiałowe archiwizowane.
• Kwalifikowane urządzenia - maszyny do cięcia, gięcia i spawania muszą być regularnie kalibrowane i objęte planem przeglądów.
• Procedury spawalnicze (WPS) - każda metoda spawania stosowana w zakładzie musi być zatwierdzona poprzez Kwalifikację Procesu Spawania (WPQR).
• Plan kontroli jakości - dokumentacja opisująca, jakie kontrole są prowadzone na poszczególnych etapach produkcji.

Kwalifikacje spawaczy i kontrola jakości

EN 1090 stawia szczególnie wysokie wymagania personelowi spawalniczemu. Dla klas EXC2 i wyższych:

• Każdy spawacz musi posiadać ważny certyfikat kwalifikacyjny wg EN ISO 9606-1 (stal) lub EN ISO 14732 (operatorzy).
• Zakład musi zatrudniać lub mieć stały dostęp do Koordynatora Spawalniczego posiadającego kwalifikacje IWE (International Welding Engineer), IWT lub IWS.
• Kontrola jakości spawów obejmuje obowiązkowe badania wizualne (VT) wszystkich złączy oraz - dla wybranych grup - badania nieniszczące (NDT): ultradźwięki (UT), magnetyczne (MT), penetracyjne (PT) lub radiograficzne (RT).

Zakład prowadzi rejestr spawaczy z aktualnymi certyfikatami. Certyfikaty są ważne przez określony czas i wymagają regularnej odnowy.

Dokumentacja i oznakowanie CE

Każdy element stalowy opuszczający certyfikowany zakład musi być opatrzony oznakowaniem CE i towarzyszyć mu Deklaracja Właściwości Użytkowych (Declaration of Performance - DoP). Dokumentacja ta zawiera m.in.:

• identyfikator produktu,
• numer certyfikatu ZKP,
• właściwości użytkowe (gatunek stali, klasa wykonania, nośność),
• nazwę i adres producenta,
• rok naniesienia oznakowania CE.

Brak oznakowania CE lub nieważny certyfikat ZKP oznacza, że element stalowy nie może być legalnie użyty w budowie obiektu objętego nadzorem budowlanym.

Dlaczego EN 1090 jest ważne dla inwestora?

Certyfikat EN 1090 to nie tylko wymóg formalny. To instrument ochrony inwestycji - finansowej, prawnej i bezpiecznej eksploatacji obiektu.

Wymóg prawny dla hal przemysłowych

W Polsce Prawo Budowlane nakłada na inwestora obowiązek stosowania wyrobów budowlanych wprowadzonych do obrotu zgodnie z obowiązującymi przepisami. W praktyce oznacza to, że stalowe elementy konstrukcyjne użyte w budowie hali muszą posiadać oznakowanie CE wynikające z certyfikacji EN 1090. Inspektor Nadzoru Budowlanego może podczas kontroli lub odbioru żądać dokumentacji potwierdzającej zgodność zastosowanych materiałów z normami.

Użycie nieatestowanych elementów stalowych może skutkować:

• wstrzymaniem budowy,
• nakazem rozbiórki niezgodnych elementów,
• odmową wydania pozwolenia na użytkowanie,
• odpowiedzialnością karną i cywilną inwestora.

Ubezpieczenie i odpowiedzialność

Towarzystwa ubezpieczeniowe coraz częściej uzależniają warunki ubezpieczenia obiektów przemysłowych od udokumentowanej zgodności konstrukcji z obowiązującymi normami. W razie szkody - pożaru, zawalenia, zdarzenia ze stratami majątkowymi lub osobowymi - ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi, że konstrukcja nie spełniała wymogów EN 1090.

Podobnie w przypadku odpowiedzialności cywilnej: brak certyfikatu EN 1090 u wykonawcy może stanowić podstawę do przerzucenia odpowiedzialności na inwestora, który zdecydował się podpisać umowę bez weryfikacji kwalifikacji producenta.

Jak sprawdzić certyfikat wykonawcy?

Weryfikacja certyfikatu EN 1090 jest prosta i powinna być standardem przed podpisaniem jakiejkolwiek umowy na budowę hali stalowej:

1. Poproś o kopię certyfikatu ZKP - ważny certyfikat wystawiony przez jednostkę notyfikowaną (z numerem NB) zawiera zakres certyfikacji (typ stali, klasy wykonania EXC, metody spawania) i datę ważności.
2. Sprawdź numer NB - jednostki notyfikowane w UE są wpisane do bazy NANDO (nando.nite.gov.pl lub baza europejska). Możesz zweryfikować, czy dana jednostka jest faktycznie akredytowana.
3. Zapytaj o zakres certyfikatu - certyfikat może obejmować EXC1, EXC2 lub EXC3. Upewnij się, że zakres odpowiada klasie wykonania wymaganej przez projekt Twojej hali.
4. Zweryfikuj datę ważności - certyfikaty ZKP są zazwyczaj wystawiane na 3 lata, z rocznymi nadzorami. Przeterminowany certyfikat nie jest ważny.

Więcej informacji o tym, jak SmartHalls weryfikuje certyfikaty wykonawców, znajdziesz na stronie https://smarthalls.com/pl/certyfikat-en-1090/

SmartHalls a norma EN 1090 - jak to wygląda w praktyce?

SmartHalls funkcjonuje jako broker hal stalowych - pośrednik łączący inwestorów z siecią ponad 100 zweryfikowanych wykonawców w Polsce i Europie. Certyfikat EN 1090 jest jednym z kluczowych kryteriów weryfikacji każdego wykonawcy wchodzącego do sieci SmartHalls.

W praktyce oznacza to, że inwestor korzystający ze SmartHalls:

• nie musi samodzielnie weryfikować certyfikatów - SmartHalls przeprowadza audyt certyfikacji każdego partnera przed nawiązaniem współpracy,
• otrzymuje tylko oferty od certyfikowanych firm - każdy wykonawca w sieci posiada ważny certyfikat EN 1090 w zakresie odpowiadającym projektowanej klasie wykonania,
• ma dostęp do dokumentacji - na życzenie SmartHalls udostępnia kopie certyfikatów i atestów materiałowych dla wybranego projektu,
• może liczyć na wsparcie technicze - team SmartHalls weryfikuje, czy klasa wykonania zaproponowana przez wykonawcę odpowiada wymaganiom projektu.

To podejście eliminuje jedno z największych ryzyk w inwestycjach budowlanych - ryzyko zaangażowania wykonawcy bez odpowiednich kwalifikacji, który może nie ukończyć budowy zgodnie z prawem lub dostarczyć elementy, które nie przejdą odbioru technicznego.

Więcej o filozofii i standardach SmartHalls przeczytasz o firmie SmartHalls.

FAQ - Najczęściej zadawane pytania o EN 1090

Czy EN 1090 jest obowiązkowe dla hal stalowych w Polsce?

Tak, norma EN 1090 jest obowiązkowa dla wszystkich hal stalowych realizowanych jako obiekty budowlane objęte przepisami Prawa Budowlanego. Od 1 lipca 2014 roku każdy producent stalowych elementów konstrukcyjnych wprowadzanych do obrotu w Polsce i całej UE musi posiadać certyfikat ZKP i stosować oznakowanie CE zgodne z EN 1090. Nie ma znaczenia, czy chodzi o małą halę warsztatową, czy duży zakład produkcyjny - jeśli stalowe elementy są użyte jako elementy nośne budynku objętego pozwoleniem na budowę, norma obowiązuje bezwarunkowo. Inspektor Nadzoru Budowlanego ma prawo żądać dokumentacji certyfikacyjnej zarówno w trakcie budowy, jak i przy odbiorze końcowym. Warto pamiętać, że odpowiedzialność za stosowanie wyrobów budowlanych zgodnych z normami spoczywa nie tylko na wykonawcy, ale również na inwestorze i kierowniku budowy.

Co grozi za budowę bez certyfikatu EN 1090?

Konsekwencje użycia niecertyfikowanych elementów stalowych mogą być poważne i kosztowne. Inspektor Nadzoru Budowlanego może nakazać wstrzymanie robót i usunięcie niezgodnych elementów - nawet jeśli są one już wmontowane w konstrukcję. W skrajnych przypadkach możliwy jest nakaz rozbiórki całości lub części obiektu. Odmowa wydania pozwolenia na użytkowanie to realny scenariusz przy stwierdzeniu niezgodności dokumentacyjnej. Od strony prawnej zastosowanie elementów niespełniających wymogów normy może być podstawą do pociągnięcia do odpowiedzialności cywilnej (roszczenia odszkodowawcze przy ewentualnej awarii) oraz odpowiedzialności zawodowej projektanta i kierownika budowy. Ubezpieczyciel obiektu może odmówić wypłaty odszkodowania przy zaistnieniu szkody, jeśli stwierdzi, że konstrukcja nie spełniała obowiązujących norm.

Jak długo ważny jest certyfikat EN 1090?

Certyfikat Zakładowej Kontroli Produkcji (ZKP) wystawiony przez jednostkę notyfikowaną jest zazwyczaj ważny przez 3 lata od daty wystawienia. Jednak sama ważność certyfikatu nie jest wystarczająca - w tym okresie zakład musi przechodzić coroczne nadzory jednostki certyfikującej. Podczas nadzoru sprawdzane jest, czy zakład nadal spełnia wymagania normy: czy spawacze mają aktualne certyfikaty kwalifikacyjne, czy procedury spawalnicze są stosowane i aktualizowane, czy dokumentacja produkcyjna jest prowadzona prawidłowo. W przypadku stwierdzenia niezgodności certyfikat może zostać zawieszony lub cofnięty przed upływem 3 lat. Dlatego weryfikując certyfikat wykonawcy, zawsze należy sprawdzić zarówno datę ważności, jak i potwierdzić, że ostatni nadzór zakończył się pozytywnie.

Czy każdy projekt stalowy wymaga EXC2 lub wyższego?

Nie każdy projekt stalowy automatycznie wymaga EXC2. Klasę wykonania określa projektant konstrukcji na etapie projektu budowlanego, bazując na kategorii konsekwencji awarii obiektu (CC - Consequence Class), kategorii użytkowania i obciążenia śniegiem lub wiatrem. Proste elementy stalowe w budynkach niskiego ryzyka (CC1) mogą być objęte klasą EXC1 z minimalnymi wymaganiami. Jednak w praktyce hale przemysłowe, magazynowe i produkcyjne niemal zawsze trafiają do klasy EXC2 - ze względu na obciążenia użytkowe, gabaryt obiektu i konsekwencje ewentualnej awarii. Inwestor powinien wymagać od projektanta jednoznacznego wskazania klasy wykonania w dokumentacji projektowej i następnie egzekwować jej spełnienie od wykonawcy. Jeśli projekt milczy na temat klasy EXC, przyjmuje się EXC2 jako wartość domyślną dla typowych konstrukcji stalowych.
